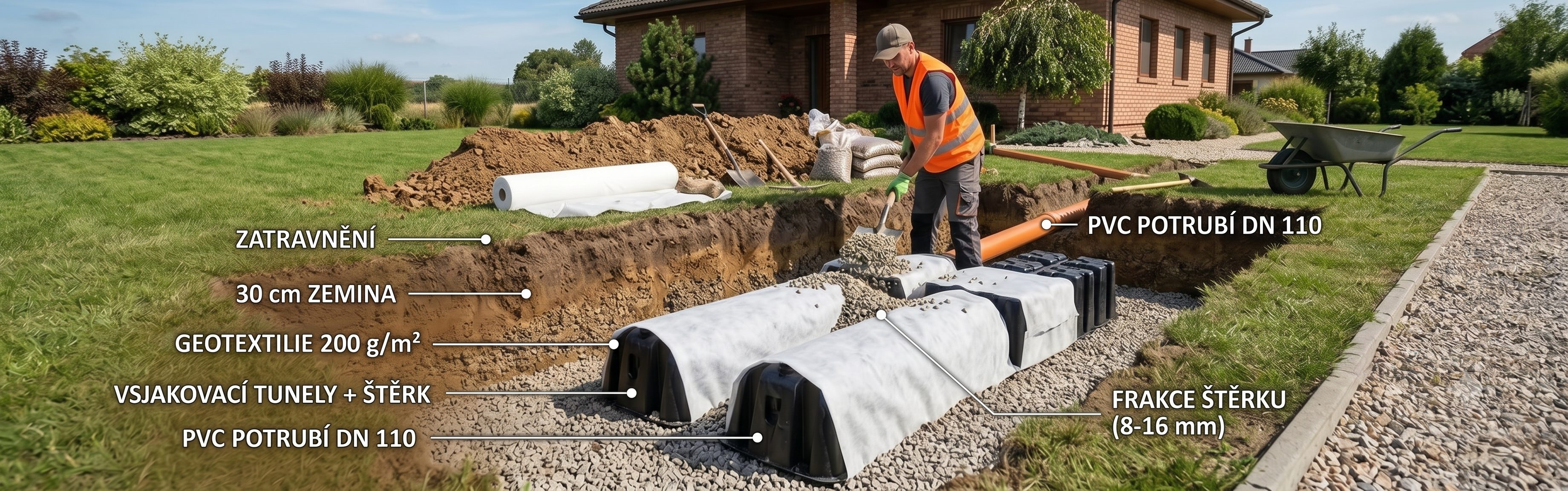

Správné umístění vsakovacího systému rozhoduje o tom, jak dobře bude fungovat. Často panuje představa, že je nutné jej uložit co nejhlouběji – ve skutečnosti je to spíše naopak. Vsakovací jímky, tunely i bloky se obvykle instalují co nejvýše, kam dovolí spád přítokového potrubí.
Důvod je jednoduchý: mělčí uložení znamená menší výkopové práce, nižší náklady a zároveň lepší funkčnost systému. V horních vrstvách půdy se totiž voda rozptyluje rychleji a má větší prostor k vsakování.
__________________________________________________________________________________________________________________
Proč se vsakovací systém neinstaluje hluboko
Instalace příliš hluboko v zemi obvykle nepřináší žádnou výhodu. Naopak může způsobit několik komplikací.
Mezi hlavní důvody, proč se vsakovací systémy instalují spíše mělce, patří:
- voda se v horních vrstvách půdy vsakuje rychleji
- výkop je menší a levnější
- menší riziko kontaktu se spodní vodou
- jednodušší servis a případná úprava systému
Pokud se systém zbytečně umístí hluboko, může se stát, že výkop zasáhne vrstvy s horší propustností nebo dokonce hladinu spodní vody. V takovém případě se funkčnost vsaku výrazně zhoršuje. Pokud řešíte komplikované podloží, může vám pomoci článek Co dělat, když je jílovité podloží nebo vysoká hladina spodní vody.
__________________________________________________________________________________________________________________
Kolik zeminy má být nad vsakovacím systémem
Důležitější než samotná hloubka výkopu je překrytí zeminou nad vsakovacím systémem. To určuje, zda může být systém pouze pod trávníkem nebo například pod příjezdovou cestou.
Pro orientaci lze použít tyto hodnoty:
|
Typ zatížení |
Doporučené překrytí |
|
Zahrada / zatravněná plocha |
cca 30 cm zeminy |
|
Pojezd osobním autem (do 3,5 t) |
min. 50 cm |
|
Dodávky nebo lehká technika (do 12 t) |
min. 75 cm |
|
Těžká vozidla (do 60 t) |
min. 100 cm |
Tyto hodnoty platí pouze pro vsakovací tunely a bloky. Vsakovací jímky nejsou určeny pro pojezd vozidel.
__________________________________________________________________________________________________________________
Jaký materiál použít pro obsyp vsakovacího systému
Vsakovací systémy se ukládají do štěrkového lože, které umožňuje vodě volně proudit.
Nejčastěji se používají tyto frakce:
- štěrk 16/32
- štěrk 8/16
- plavený štěrk
Důležitější než použití samotné frakce je, aby štěrk nebyl špinavý nebo plný prachu, který by mohl zanést a zneprůchodnit geotextilii.
Štěrk se používá jako:
- podkladové lože – vyrovná dno výkopu a vytvoří stabilní základ
- boční obsyp – umožní vodě proudit kolem vsakovacího systému
- výplň meziprostorů – u vsakovacích tunelů mezi jednotlivými tunely
Šterk se sype pouze do výšky samotného vsakovacího tělesa. Nad vsakovacím objektem už se používá běžná zemina.
Rozdíly podle typu systému:
- vsakovací jímky – štěrk je pod jímkou, po stranách a z důvodu tvarové stability také uvnitř do výšky cca 50cm
- vsakovací tunely – štěrk je pod tunely, po stranách a v meziprostorech mezi tunely
- vsakovací bloky – štěrk postačuje pouze pod bloky, poté se pouze obalí geotextilií a zasype zeminou
__________________________________________________________________________________________________________________
Proč je nutná geotextilie
Každý vsakovací objekt by měl být obalen geotextilií o gramáži minimálně 200 g/m². Geotextilie funguje jako filtrační vrstva mezi zeminou a štěrkem.
Její hlavní úkoly jsou:
- zabránit pronikání jemných částic ze zeminy
- ochránit štěrkové lože před zanášením
- prodloužit životnost vsakovacího systému
- zachovat plnou vsakovací kapacitu
Bez geotextilie by se štěrkové lože postupně zanášelo hlínou a funkčnost systému by se výrazně snížila.
__________________________________________________________________________________________________________________
Jak instalovat jednotlivé typy vsakovacích systémů
Různé typy vsakovacích zařízení mají mírně odlišné požadavky na instalaci.
Vsakovací jímky
Vsakovací jímky se díky jejich kompaktnosti instalují především v místech s nedostatkem prostoru.
Základní postup instalace:
- ukládají se do rovného lože z praného štěrku
- obsypávají se štěrkem po stranách, ideálně po celé výšce, minimálně však do výšky 70cm
- štěrk se pro zachování tvarové stability sype také dovnitř, cca do výše 50cm
Vrchní část výkopu se poté překryje zeminou do výšky terénu. Vsakovací jímky nejsou určeny pro pojezd vozidel.
Vsakovací tunely
Vsakovací tunely jsou dnes jedním z nejčastějších řešení pro rodinné domy.
Instalace probíhá následovně:
- ukládají se do lože z praného štěrku
- obsypávají se po stranách
- prostor mezi jednotlivými tunely se vysype štěrkem
Pokud instalujete více řad tunelů vedle sebe: vytvořte jeden kompaktní blok, který celý obalíte geotextilií. Meziprostory mezi tunely se vysypou štěrkem a systém se následně překryje zeminou. Výhodou tunelů je, že mohou být i pod pojezdovou plochou (při správném překrytí).
Vsakovací bloky
Vsakovací bloky se používají především u větších projektů, například:
- parkoviště
- bytové domy
- průmyslové objekty
Instalace je podobná jako u tunelů:
- ukládají se do štěrkového lože
- boky horní část stačí zabalit geotextilií a zasypat zeminou
Bloky jsou velmi dobře škálovatelné a používají se především pro velké vsakovací objekty. Při správném překrytí mohou být pod pojezdovou plochou.
__________________________________________________________________________________________________________________
Typické schéma instalace vsakovacího systému
Správná instalace vsakovacího systému je poměrně jednoduchá, pokud se dodrží několik základních principů. Důležité je především správné pořadí jednotlivých vrstev a použití vhodných materiálů.
Typická skladba instalace vypadá následovně:
- výkop v požadované hloubce podle spádu potrubí
- podkladové lože z praného štěrku (obvykle 10–20 cm)
- uložení vsakovacího tělesa – jímky, tunelů nebo bloků
- boční obsyp štěrkem (u jímek a tunelů) nebo zabalení do geotextilie
- obalení celého systému geotextilií
- zasypání zeminou a úprava povrchu
Nad vsakovacím systémem se obvykle používá běžná zemina, nikoliv štěrk. Díky tomu lze povrch zatravnit nebo jinak upravit. Velkou výhodou vsakovacích systémů je, že po dokončení instalace nejsou na pozemku prakticky viditelné a nevyžadují žádnou pravidelnou údržbu.
__________________________________________________________________________________________________________________
Mini FAQ – nejčastější dotazy
Jak hluboko má být vsakovací tunel?
Vsakovací tunel se obvykle ukládá tak, aby nad ním bylo minimálně 30 cm zeminy. Pokud je pod pojezdovou plochou, musí být překrytí větší podle zatížení.
Může být vsakovací systém pod příjezdovou cestou?
Ano, ale pouze některé typy. Vsakovací tunely a bloky mohou být pod pojezdovou plochou, pokud mají dostatečné překrytí zeminou. Vsakovací jímky pro pojezd vozidel vhodné nejsou.
Jaký štěrk použít pro vsakovací systém?
Nejčastěji se používá praný štěrk frakce 16/32 nebo 8/16. Důležitější než konkrétní frakce je, aby byl čistý a neobsahoval jemné částice, které by mohly omezit průtok vody.
Je nutná geotextilie kolem vsakovacího systému?
Ano. Geotextilie zabraňuje pronikání jemných částic ze zeminy do štěrkového lože a chrání systém před zanášením.
Jak daleko od domu má být vsakovací zařízení?
Obvykle se doporučuje vzdálenost alespoň 3–5 metrů od domu. Přesná vzdálenost závisí na typu stavby a místních podmínkách podloží.
__________________________________________________________________________________________________________________
Shrnutí
- Vsakovací systémy se obvykle instalují co nejvýše, kam dovolí spád potrubí.
- Pro běžnou zahradu stačí překrytí přibližně 30 cm zeminy.
- Obsyp musí být z praného štěrku a celý systém musí být obalen geotextilií.
__________________________________________________________________________________________________________________
Co udělat dál?
Pokud si nejste jistí, jak velký vsakovací systém potřebujete, stačí nám poslat:
- plochu střechy
- typ půdy na pozemku
- orientační prostor pro instalaci
Rádi vám zdarma doporučíme vhodné řešení.
Pro základní orientaci si můžete také přečíst článek „Vsakovací jímky, tunely nebo bloky – co je lepší a kdy“. V tomto článku najdete také orientační kalkulačku, která vám pomůže spočítat potřebný počet vsakovacích bloků nebo velikost vsakovací jímky podle plochy střechy a typu podloží.
