Vsakovací jímky, tunely nebo bloky – co je lepší a kdy

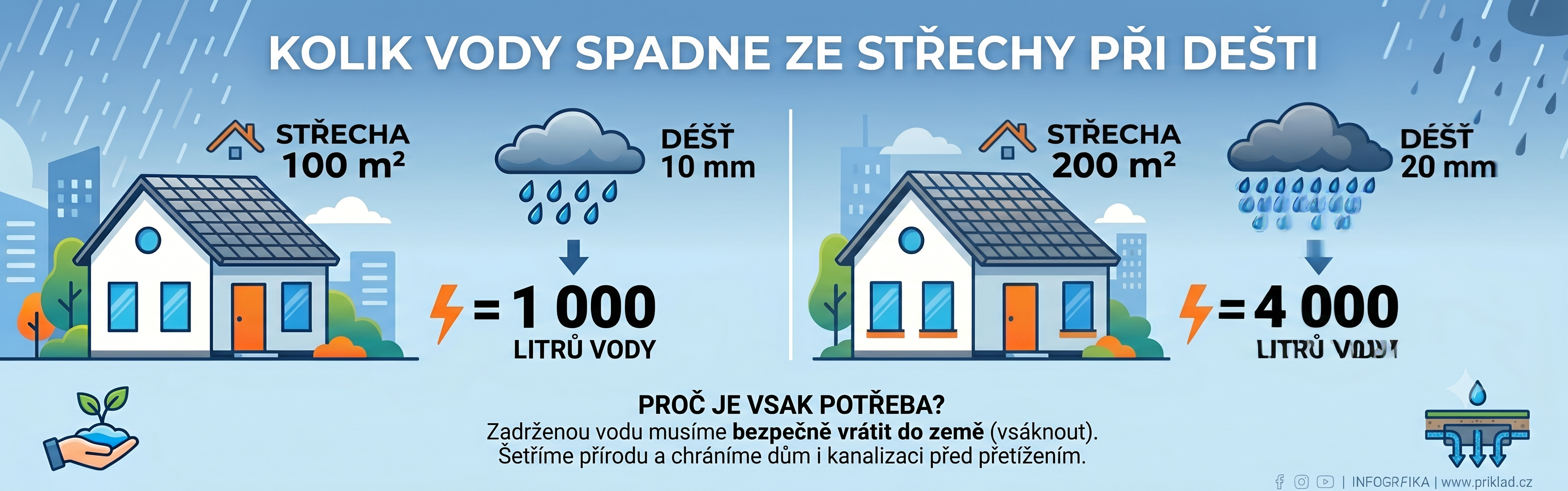

Vsakování dnes řeší prakticky každá novostavba. I pokud dešťovou vodu akumulujete v nádrži, její přepad musí být bezpečně sveden do podloží. Navíc je dnes běžnou podmínkou stavebního řízení, že dešťová voda musí být likvidována na vlastním pozemku – tedy vsakována.  Na trhu existují tři hlavní řešení: vsakovací jímky, tunely a bloky. Každé má své výhody a každé se hodí do jiných podmínek. V tomto článku si přehledně vysvětlíme rozdíly a pomůžeme vybrat správný systém.

__________________________________________________________________________________________________________________

Co rozhoduje při výběru vsakovacího systému

Před výběrem konkrétní varianty je nutné zohlednit:

• velikost střechy a zpevněných ploch,
• typ zeminy (písek × jíl),
• hladinu spodní vody,
• požadovaný objem retenčního prostoru,
• případný požadavek na pojezd nad systémem,
• podmínky stavebního nebo vodoprávního úřadu.

V mnoha případech úřad vyžaduje hydrogeologický posudek. Pokud jej úřad nepožaduje, jsme schopni návrh zpracovat podle velikosti střechy a typu podloží. Máme pro to vlastní orientační tabulky i konkrétní sady produktů.

Problematické podmínky řešíme detailně zde: Co dělat, když je jílovité podloží nebo vysoká hladina spodní vody

__________________________________________________________________________________________________________________

Vsakovací jímka – kompaktní řešení s velkým objemem

Jak funguje

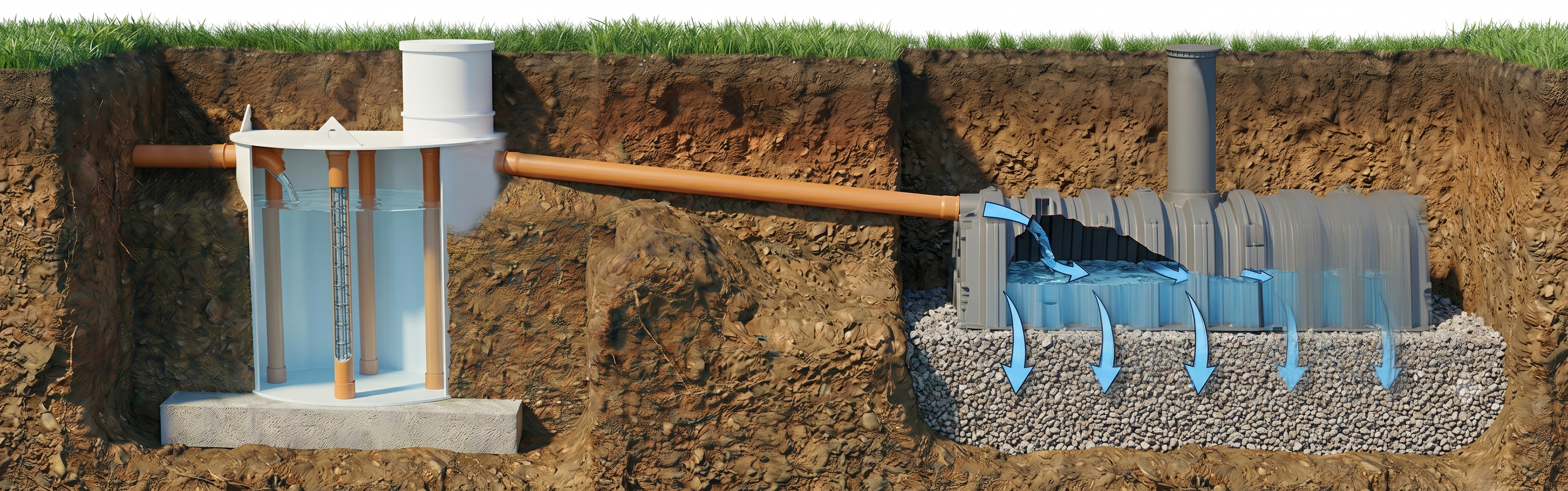

Vsakovací jímka je plastová nádrž s perforovanými stěnami a dnem. Voda se nejprve akumuluje uvnitř a postupně prosakuje do okolní zeminy.

Kdy je vhodná

• omezený prostor na pozemku,
• potřeba velkého objemu na malém půdorysu,
• dobře propustná zemina,
• pokud nemáte akumulační a rovnou vsakujete, můžete do ní napojit filtr dešťové vody.

Výhody

• malý půdorys,
• jednoduchá montáž,
• vysoký retenční objem,
• revizní otvor DN600 umožňuje kontrolu i případné čerpání.

Nevýhody

• menší vsakovací plocha než u tunelů/bloků,
• pomalejší vsakování,
• méně vhodná do slabě propustných půd.

__________________________________________________________________________________________________________________

Vsakovací tunely – univerzální řešení pro rodinné domy

Jak fungují

Tunely jsou plastové obloukové moduly ukládané do štěrkového lože.

Vsakování probíhá:

• přes boční stěny,
• přes dno,
• přes štěrkový obsyp.

Pokud se skládá více řad vedle sebe, není nutné je mezi sebou propojovat potrubím – voda mezi nimi volně proteče štěrkovým obsypem.

V rámci jedné řady se samozřejmě napojují standardně.

Naše řešení Aqua a Aqua Twin

• Aqua – základní modulární řešení pro rodinné domy
• Aqua Twin – dvouvrstvé řešení pro větší retenční objemy

Systém lze snadno škálovat přidáním dalších modulů nebo sad.

Výhody

• vysoká vsakovací plocha,
• dobrý poměr cena / výkon,
• možnost instalace pod pojezd,
• jednoduchá rozšiřitelnost.

Nevýhody

• větší půdorys než u jímky,
• nutnost kvalitního štěrkového lože.

__________________________________________________________________________________________________________________

Vsakovací bloky – modulární systém pro větší projekty

Jak fungují

Bloky jsou plastové konstrukční moduly (kostky), které se skládají do vsakovacích polí.

Fungují na stejném principu jako tunely – voda se akumuluje a následně vsakuje přes stěny a obsyp.

Kdy dávají smysl

• větší retenční objemy,
• komerční objekty,
• parkoviště,
• ale i rodinné domy s větší střechou.

Výhody

• vysoká vsakovací plocha,
• obdobný půdorys jako tunely,
• vhodné i pod pojezd,
• velmi flexibilní skladba.

__________________________________________________________________________________________________________________

Rychlé srovnání

__________________________________________________________________________________________________________________

3 nejčastější chyby při návrhu vsaku

Krátký úvod:

Při návrhu vsakovacího systému se často opakují stejné chyby. Ty mohou způsobit pomalé vsakování vody, přetékání systému nebo zbytečně vysoké náklady na realizaci.

1) Podcenění objemu vsaku

Jednou z nejčastějších chyb je příliš malý retenční objem.

To se stává například tehdy, když se návrh počítá pouze podle velikosti střechy, ale nezohlední se:

• typ podloží
• intenzita srážek
• kombinace více ploch (střecha + zpevněné plochy)

Výsledkem může být situace, kdy systém nestíhá vodu vsakovat a při silnějších deštích dochází k přetečení.

👉 Proto je vždy bezpečnější navrhnout systém s určitou rezervou.

2) Umístění vsaku příliš hluboko

Vsakovací systém je někdy zbytečně ukládán hluboko pod terén.

To může být problém, protože:

• hlubší vrstvy půdy mají často horší propustnost
• výkop je výrazně dražší
• zhoršuje se přístup pro kontrolu

Pokud není požadavek na pojezd nad systémem, je obvykle nejlepší co nejmělčí uložení.

Hloubku uložení detailně vysvětlujeme v článku: Jak hluboko zakopat vsakovací jímky, tunely nebo bloky

3) Špatný odhad typu zeminy

Typ zeminy má zásadní vliv na funkčnost vsaku. Rozdíl mezi písčitým a jílovitým podložím může znamenat až několikanásobný rozdíl v potřebném objemu.

Například:

• v písčité půdě může stačit poloviční objem
• v jílovité půdě je naopak nutné systém výrazně zvětšit

Proto se často používá hydrogeologický posudek nebo orientační test vsakovací schopnosti půdy.

__________________________________________________________________________________________________________________

Orientační velikost vsakovacího systému pro rodinné domy

Velikost vsakovacího systému závisí především na ploše střechy a propustnosti podloží.Pro běžné rodinné domy lze orientačně vycházet z následující tabulky, která ukazuje doporučený počet vsakovacích tunelů.

📊 Orientační návrh vsakovacích tunelů

👉 Hodnoty jsou orientační pro běžné rodinné domy. Přesný návrh může ovlivnit např. hladina spodní vody, projekt nebo požadavky úřadu.

Jak hluboko systém uložit

Hloubka závisí na:

• hloubce uložení přívodního potrubí,
• sklonu pozemku,
• výšce hladiny spodní vody,
• případném požadavku na pojezd.

Pokud není požadavek na pojezd, je ideální ukládat systém co nejmělčeji – zlepšuje se vsakování a snižuje cena výkopu.

Podrobně řešíme zde: Jak hluboko zakopat vsakovací jímky, tunely či bloky a čím je obsypat

V tomto článku také vysvětlujeme rozdíly mezi běžným uložením a pojezdovým řešením.

Mini FAQ – nejčastější dotazy

Lze vsakovat i v jílovité půdě?
Ano, ale je nutné větší retenční těleso nebo doplňková opatření.

Je nutný hydrogeologický posudek?
Často jej vyžaduje úřad. Pokud není povinný, pomůžeme s návrhem podle parametrů pozemku.

Musí být systém hluboko?
Ne. Bez požadavku na pojezd je vhodné mělké uložení.

Co když mám vysokou spodní vodu?
Je nutné individuální řešení – často kombinace retence, regulovaného odtoku nebo odčerpávání.

__________________________________________________________________________________________________________________

Shrnutí

• Vsakování je dnes standardní součástí řešení dešťových vod.
• Vsakovací jímka je kompaktní řešení pro omezený prostor.
• Tunely jsou nejuniverzálnější varianta pro rodinné domy.
• Bloky jsou vhodné i pro větší objemy a komerční projekty.

__________________________________________________________________________________________________________________

Co udělat dál?

1. Zjistěte podmínky na svém pozemku

Nejdůležitější je typ podloží a velikost střechy. Tyto dva údaje zásadně ovlivňují potřebný objem vsaku.

Pokud si nejste jistí, podívejte se na článek: Co dělat, když je jílovité podloží nebo vysoká hladina spodní vody

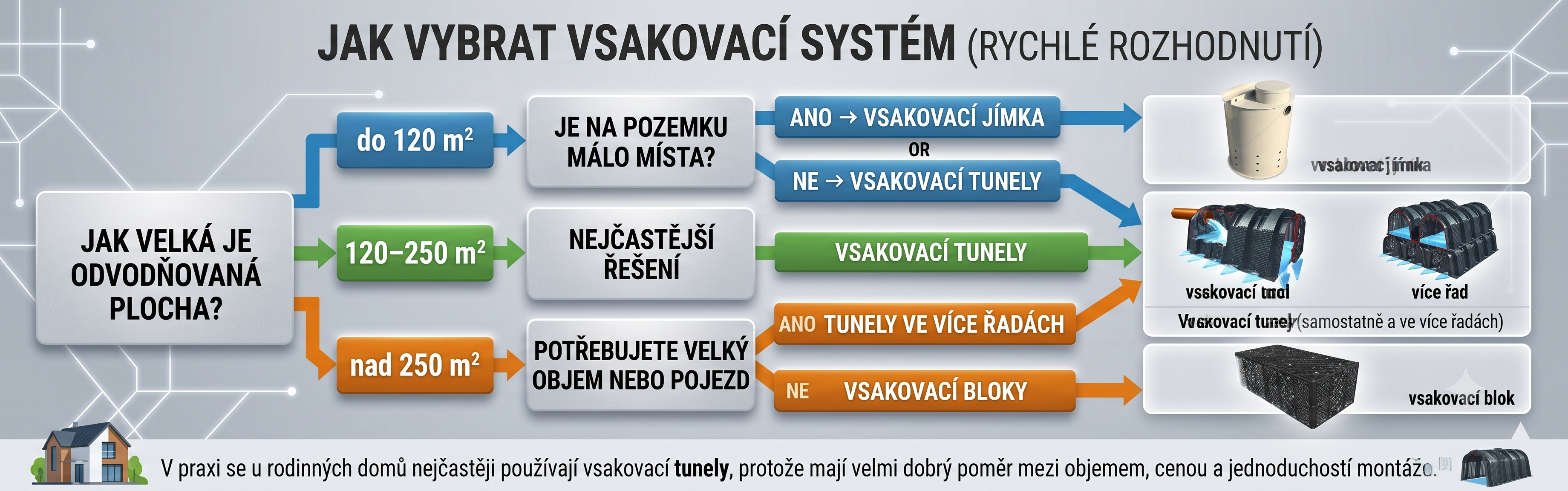

2. Rozhodněte, jaký typ vsaku je pro vás vhodný

• omezený prostor → vsakovací jímka
• běžný rodinný dům → vsakovací tunely
• větší plochy nebo parkování → vsakovací bloky

3. Zkontrolujte správnou hloubku uložení

Hloubka uložení ovlivňuje cenu výkopu, funkčnost vsaku i případnou možnost pojezdu nad systémem.

Podrobně vysvětlujeme zde: Jak hluboko zakopat vsakovací jímky, tunely nebo bloky

4. Vyberte konkrétní řešení

Na našem e-shopu najdete připravené sady pro různé velikosti střech a typy podloží:

• vsakovací jímky
• vsakovací tunely Aqua a Aqua Twin
• vsakovací bloky

Kompletní nabídku najdete zde: https://www.ceskanadrz.cz/vsakovani/

__________________________________________________________________________________________________________________

Autorem je Petr Nováček. Odborník na nádrže, jímky, filtrační a vsakovací systémy. • 15 let zkušeností • 20.000+ prodaných nádrží • konzultace pro obce a firmy
