Norma ČSN 75 2411 „Zdroje požární vody“ definuje požadavky na návrh, provoz i doplňování zdrojů požární vody (nádrží, vodojemů) tak, aby byla zajištěna jejich trvalá akceschopnost.
Z toho vychází i požadavky na vybavení nádrže, způsob odběru vody a její doplňování po zásahu. Vždy vychází z požadavků projektu, konkrétně z Požárně bezpečnostního řešení (PBŘ). Přesto existují základní prvky, které se v praxi opakují téměř vždy. Nejdůležitější částí celé nádrže je sací systém, který určuje, jak efektivně a bezpečně lze vodu při zásahu čerpat.
__________________________________________________________________________________________________________________
Sací část požární nádrže (nejdůležitější prvek)

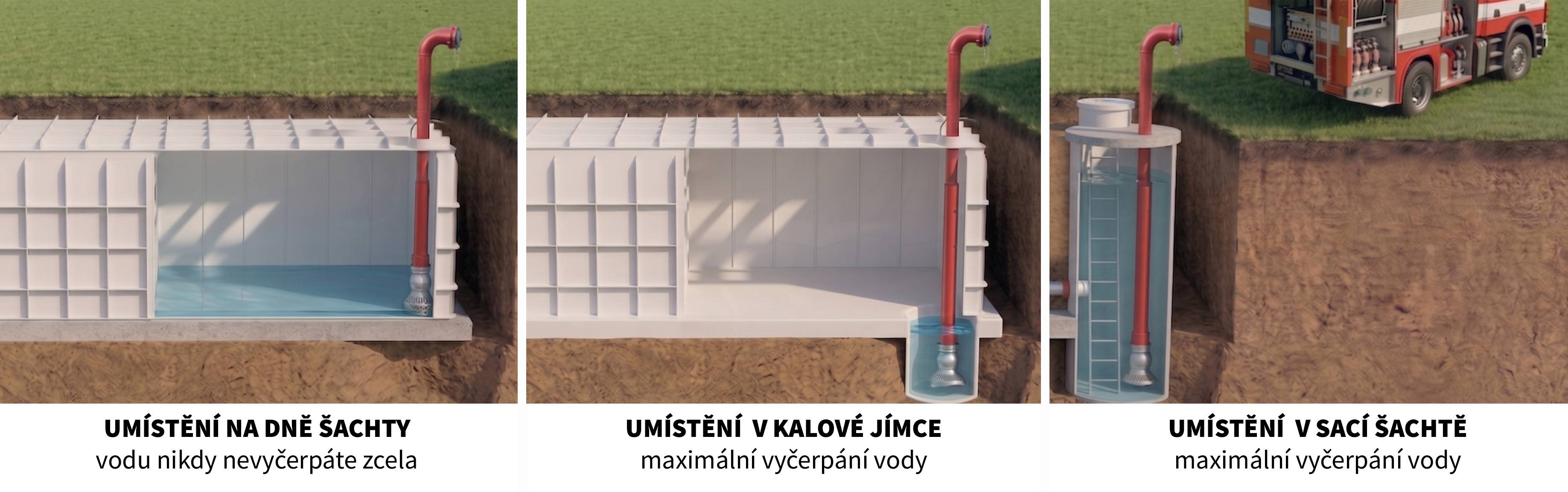

V praxi existují tři základní způsoby, jak řešit sání požární nádrže.
1) Sání přímo ze dna nádrže
Nejjednodušší řešení:
- sací koš je umístěn na dně nádrže
- hasiči čerpají vodu přímo z ní
nevýhoda: Jakmile sací koš začne přisávat vzduch, čerpání se přeruší.
v praxi zůstává v nádrži cca 10–15 cm vody
2) Sací šachta / čerpací šachta (externí řešení)
Časté řešení u větších projektů.
- sací / čerpací šachta je samostatný objekt vedle nádrže
- její dno je obvykle cca o 1 m níže než dno nádrže
- s nádrží je propojena potrubím
Voda z nádrže přirozeně přetéká do šachty, hasiči čerpají vodu ze šachty.
výsledek: nádrž je možné prakticky kompletně vyčerpat

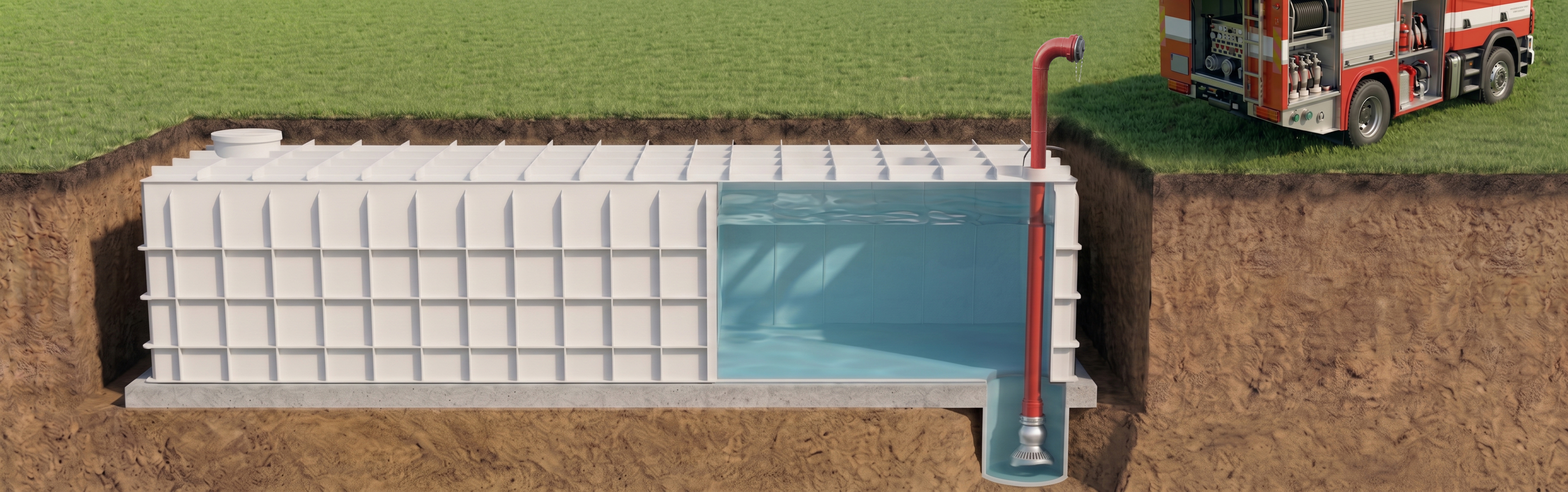

3) Sací jímka (integrované řešení)
Řešení, které používáme nejčastěji.
- součástí nádrže je lokálně snížené dno (tzv. sací nebo kalová jímka)
- obvykle průměr 60 cm
- dno je sníženo obvykle o 25 cm
Veškerá voda z nádrže přirozeně steče do tohoto místa, sací koš je umístěn právě zde.
výsledek: nádrž lze vysát celou bez nutnosti další šachty
Výhoda:
- není nutné budovat samostatnou sací šachtu
- úspora místa i nákladů
Nevýhoda:
- je nutné s tímto prvkem počítat při přípravě podloží a základové konstrukce
Požární sání jako celek dodáváme jako kompletní výrobek připravený na míru projektu.
__________________________________________________________________________________________________________________
Umístění sání vs. normy (ČSN 75 2411)
V normě ČSN 75 2411 pro požární nádrže se uvádí, že: sací koš má být umístěn cca 50 cm nad dnem nádrže.
Toto pravidlo vychází z doby, kdy požární nádrže byly otevřené vodní plochy (např. rybníčky), kde bylo nutné zabránit nasávání kalů ze dna.
U moderních plastových nebo betonových nádrží toto pravidlo v praxi většinou nedává smysl a běžně se neuplatňuje, přestože norma je stále platná.
Proto se dnes:
- sací koš umisťuje přímo na dno nádrže nebo do sací jímky
Pokud je však dodržení normy vyžadováno, řeší se sání obvykle pomocí sací (čerpací) šachty, kde může být sací koš umístěn 50 cm nad dnem bez omezení funkčnosti celého systému.
__________________________________________________________________________________________________________________

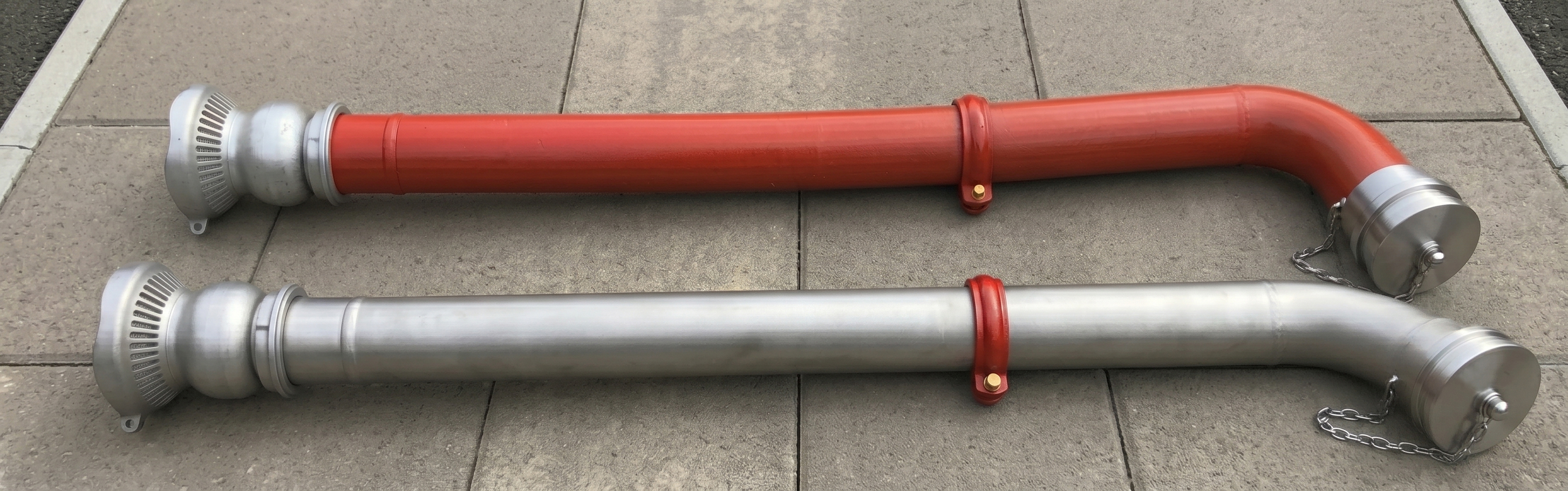

Požární sání / trvalé sací potrubí – z čeho se skládá
Požární sání není jen jedna trubka, ale celý systém:
Sací koš se zpětnou klapkou
- umístěn na dně nádrže (případně 50 cm nade dnem)
- zabraňuje nasátí nečistot
- zpětná klapka drží vodu v potrubí
součástí je táhlo pro odvodnění potrubí (důležité v zimě jako prevence zamrznutí při zásahu)
Sací potrubí
- propojuje sací koš s odběrným místem
- může být vedeno vertikálně nebo do boku
vždy připravujeme na míru dle projektu
Požární spojky (A110 / B75) – odběrné místo
Horní část sání tvoří napojení pro hasiče:
- nejčastěji A110 (někdy S110)
- někdy B75
- v některých projektech oboje
připravíme přesně podle požadavků PBŘ
Výška zakončení sání
Podle normy ČSN musí být sání:
- min. 25 cm nad terénem
v praxi doporučujeme:
- minimálně 80 cm nad terénem
důvod:
- lepší přístup při zásahu
- funkčnost i při vyšší sněhové pokrývce
Materiál provedení
Požární sání dodáváme:
- ocelové (komaxit – červená barva)
- nerezové (pokud je požadováno v PBŘ)
__________________________________________________________________________________________________________________
Další vybavení požární nádrže
Označník požární nádrže
Součástí požární nádrže je také její označení v terénu – tzv. označník zdroje požární vody.
Označník dle ČSN 75 2411 slouží k jednoznačné a trvalé identifikaci místa odběru vody pro hašení. Musí být umístěn viditelně, obvykle ve výšce cca 2 m nad terénem, aby byl dobře dohledatelný i při zásahu.
Používají se dvě základní varianty:
- označník k zapíchnutí do zeminy
- označník s patkou pro přišroubování k pevnému podkladu
umístění a provedení vždy vychází z projektu a konkrétní situace na pozemku.
Žebřík
- často požadovaný prvek
- umožňuje přístup do nádrže
připravíme dle požadavků projektu
Automatické dopouštění vody
- dopouštění z vodovodního řádu nebo jiného zdroje pod tlakem
- řízeno plovákem a elektromagnetickým ventilem
zajišťuje doplnění vody po požárním zásahu
Podle požadavků PBŘ je obvykle nutné doplnit objem vody do 24 až 48 hodin po zásahu.
Doplnění lze řešit:
- automatickým dopouštěním
- nebo z externího zdroje (např. cisterna nebo ruční dopouštění z řádu)
konkrétní řešení vždy vychází z projektu a místních podmínek
Poklopy
Součástí požární nádrže jsou také revizní poklopy, které zajišťují přístup do nádrže a zároveň chrání její vnitřní prostor. Poklop je vždy potřeba zvolit podle toho, kde bude nádrž umístěna a jaké zatížení se nad ní očekává.
Možnosti:
- pochozí poklopy (A15) – vhodné do zelených ploch, zahrad a míst bez zatížení dopravou
- pojízdné poklopy (B125) – pro parkovací stání a lehký provoz osobních vozidel
- těžké pojízdné poklopy (D400) – pro příjezdové cesty, komunikace a pohyb těžké techniky (včetně hasičských vozů)
Kromě zatížení lze řešit také:
- odvětrávané poklopy – pokud je požadováno odvětrání nádrže
- barevné provedení (černá / zelená) – pro lepší zapojení do okolí
Výběr poklopu je důležitý nejen z hlediska bezpečnosti, ale i dlouhodobé funkčnosti celé nádrže.
Detailně se tématu věnujeme v článku: „Jaký poklop zvolit pro nádrž, jímku nebo šachtu“
Bezpečnostní přepad
- některé projekty jej požadují
- v praxi jej často nedoporučujeme
zejména při kombinaci s dopouštěním:
- při poruše může voda odtékat bez povšimnutí
přepad dává smysl hlavně při napojení dešťové vody, které však silně nedoporučujeme (→ viz článek „Instalace požární nádrže a nejčastější chyby“)
Odvětrání
Odvětrání se řeší vždy podle PBŘ:
- může být požadováno
- může být společné nebo samostatné pro každou nádrž
- někdy není řešeno vůbec
poklopy nejsou vzduchotěsné, proto není vždy nutné
__________________________________________________________________________________________________________________
Mini FAQ – nejčastější dotazy
Je nutná sací šachta?
Není. Lze ji nahradit integrovanou sací jímkou přímo v nádrži.
Lze nádrž vysát úplně celou?
Ano, pokud je použita sací šachta nebo sací jímka.
Jaké dopojení pro hasiče se používá?
Nejčastěji A110, výjimečně B75. Vždy podle požadavků PBŘ.
Musí mít nádrž odvětrání?
Záleží na projektu. V některých případech ano, jinde není nutné.
Lze do nádrže svádět dešťovou vodu?
Nedoporučujeme. Může docházet k zanášení a problémům při čerpání. Nepřináší žádné výhody a snižuje užitný objem nádrže.
více v článku: „Instalace požární nádrže a nejčastější chyby“
Lze požární nádrž využívat i pro běžný provoz (např. jako zásobu vody)?
Ano, ale pouze za podmínky, že je zachován minimální objem vody určený pro požární účely. Odběrné místo musí být navrženo tak, aby tento objem zůstal vždy v nádrži zachován.
__________________________________________________________________________________________________________________
Shrnutí
- Nejdůležitější částí požární nádrže je správně navržené sání
- Existují tři varianty: přímé sání ze dna, sací šachta nebo sací jímka
- Sací jímka umožňuje plné využití objemu bez další stavby
- Požární sání se skládá ze sacího koše, potrubí, spojky a připojovací půlspojky
- Výška a provedení sání se řídí normami, doporučeními z praxe a PBŘ
- Další vybavení (odvětrání, dopouštění, žebřík) vždy určuje PBŘ
