Přečerpávací stanice DŮM Economy pro gravitační kanalizace k obetonování - nádrž 1m3
Kód: 1823/21-2Detailní popis produktu

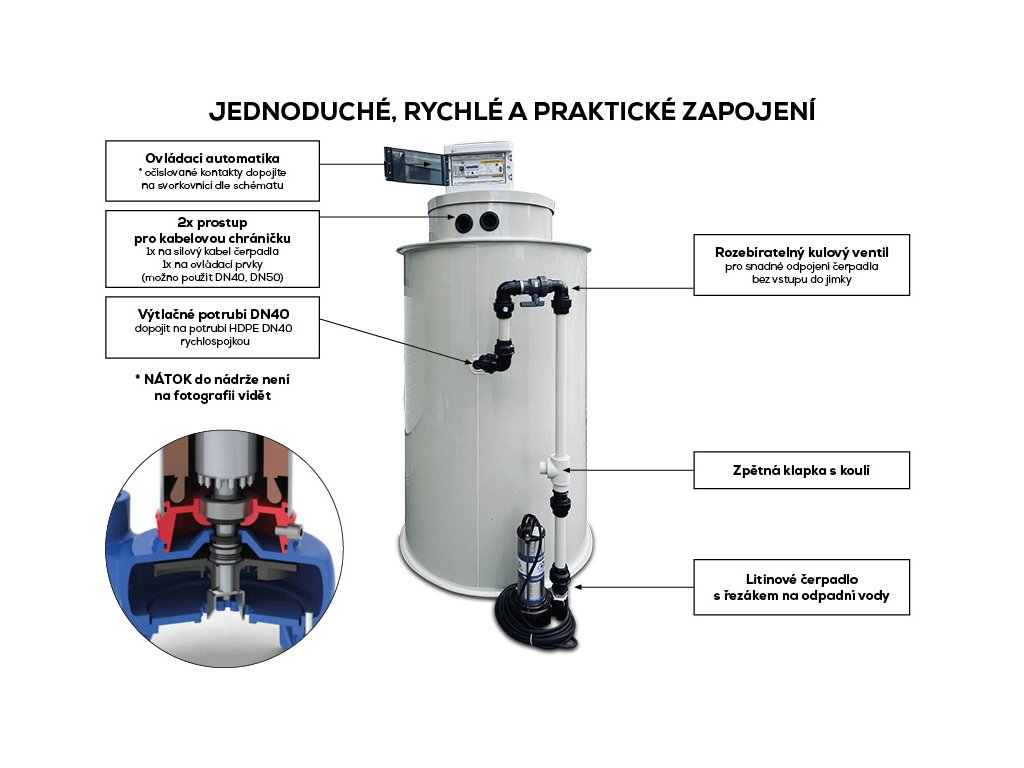

Zvládneme zapojení přečerpávací jímky svépomocí?
Rozhodně ANO! Celá sestava přečerpávací jímky je navržena tak, že je její instalace velmi jednoduchá a bez problému ji zvládnete! Čerpadlo postavíte do jímky usazené v zemi, vytáhnete kabely a rychlospojkou připojíte výtlačnou hadici v hadici (pouze nasadíte a utáhnete matici). Elektrické zapojení čerpadla a ovládacích prvků je také jednoduché. Všechny kontakty spínacích prvků jsou očíslovány a dle přiloženého schématu se připojí do ovládací automatiky. Toto však raději přenechte elektrikáři.
Popis produktu
Tato přečerpávací stanice (přečerpávací jímka) je navržena pro přečerpávání odpadních vod z rodinných domů nebo menších provozoven a restaurací. Tato stanice je vhodná u objektů, které jsou pod úrovní standardní obecní splaškové kanalizace, tedy kanalizace gravitační.
Srdce jímky tvoří kvalitní čerpadlo s nerezovo-litinovým tělem od českého výrobce čerpadel - Čerpací technika . Čerpadlo je vybaveno nerezovým řezákem, který pevné součásti odpadních vod rozmělní na kousíčky. Řezák zabraňuje možnosti ucpání čerpadla nebo potrubí.

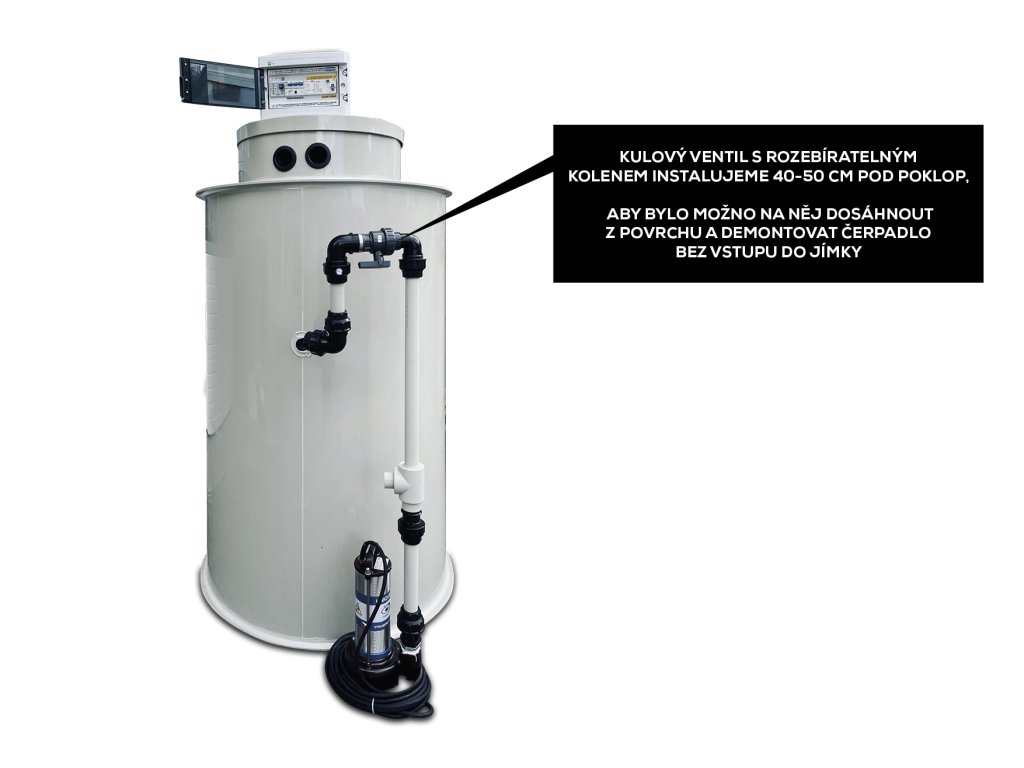

Vnitřní armatura je připravena tak, aby byl kulový ventil s rozebíratelným kolenem umístěn maximálně 40-50cm pod zemí a dosáhli jste na něj z povrchu rukou. V případě poruchy čerpadla nebo nutnosti servisu uzavřete kulový ventil a povolte šroubení na koleni spojující ventil s trubkou vedoucí k čerpadlu, čímž je od sebe oddělíte. Za potrubí můžete čerpadlo vytáhnout. Čerpadlo tedy můžete vždy z jímky vytáhnout bez nutnosti vstupu do ní. Rozebíratelná část je vždy nad hladinou a tak není znečištěna od splašků. Mezi čerpadlem a tímto ventilem je instalována zpětná klapka s koulí bránící navracení čerpané kapaliny z potrubí v provozním stavu.
Ovládací automatika je připojena na k sadě ovládacích prvků uvnitř přečerpávací stanice. Sadu tvoří dvě vodivostní elektrosondy a dva havarijní plováky. O standardní spínání čerpadla se starají sondy, které mají pro tento účel výrazně vyšší životnost, než plováky. Běh čerpadla je po spuštění řízen časovým relé. Pod sondami je umístěn první havarijní plovák chránící čerpadlo před chodem na sucho a ovládající funkci vyčerpání na minimální hladinu (funkce ovládací automatiky). Nad sondami je umístěn druhý havarijní plovák zajišťující nouzové spuštění čerpadla při vysoké hladině odpadní vody. Při dosažení vysoké hladiny je spuštěna také světelná a akustická signalizace poruchy v ovládací automatice. Sada ovládacích prvků je dodávána na vodící tyči umístěné uvnitř přečerpávací stanice s přednastavenými výškami prvků. V případě poruchy jakéhokoliv ovládacího prvku je možno vyjmout celou tyč bez nutnosti vstupu do jímky a prvky opravit nebo vyměnit. Prvky jsou pro transport fixovány barevnou páskou, tuto je po usazení jímky do země nutno odstranit!
Ovládací automatika obsahuje proudovou ochranu motoru čerpadla, vestavěnou akustickou i světelnou signalizaci poruchy (alarm + dioda), časové relé, možnost vyčerpání jímky na minimální hladinu a hlavní vypínač. Automatika je osazena v krabičce s průhlednými dvířky a krytím pro venkovní použití IP55. Rozměr automatiky 30*20*8cm. Možno dodat s GSM hlásičem s funkcí denního hlášení a hlášením poruch (příplatek 4000Kč bez DPH).
Nevyhovuje Vám rozměr jímky u této přečerpávací stanice? Rádi Vám ji upravíme. Napište nám!
Součásti dodávky:
- plastová jímka k obetonování s prostupem pro připojení odpadního potrubí (DN110, DN125, DN160, DN200) a prostupem pro výtlačné potrubí (DN40). Jímka k obetonování je vhodná do míst s jílovitou zeminou, pod komunikace, parkovací stání a do míst s hlubokým uložením. Bude-li jímka instalována v místě s vysokou hladinou spodní vody, použijte variantu dvouplášťovou
- čerpadlo s řezacím zařízením Uniqua CESSPIT T14(400V; 1,15kW; výtlačná výška 12,5m. průtok 18m3/hod, kabel 10m)
- ovládací automatika s proudovou ochranou a nouzovým režimem spuštění
- sada ovládacích prvků (2 elektrosondy + 2 havarijní plováky) připravená na vodící tyči
- rozebiratelná vnitřní armatura pro snadné odpojení čerpadla, včetně zpětné klapky a kulového ventilu
Potřebujete připravit přečerpávací stanici na míru? Žádný problém! Ozvěte se nám.
Instalace přečerpávací jímky k obetonování
Připravte výkop s dostatečným prostorem pro manipulaci i betonáž. Na dno vytvořte železobetonovou desku o tloušťce přibližně 10 cm, která zajistí pevný a rovný podklad jímky. Po jejím usazení připojte veškeré potrubí a hadice. Poté začněte postupně napouštět vodu a zároveň betonovat prostor kolem jímky. Betonáž provádějte ve vrstvách přibližně 50 cm denně. Po kompletním obetonování jímky přebetonujte i její strop. Nakonec upravte terén dle potřeby a jímka je připravena k použití.
Sílu betonáže uzpůsobte požadovanému zatížení. Pro minimalizaci spotřeby betonu doporučujeme před zahájením prací připravit vhodné šalování. Variantně je možno použít nádrže dvouplášťové, kde druhý plášť vymezuje
Upozornění:
Do odpadů nevhazujete hygienické potřeby, ani vlhčené ubrousky! Předejdete tak možnému ucpání čerpadla nebo potrubí.
Ke stažení:
Uniqua CESSPIT T14 návod k obsluze
Montážní návod - jímka přečerpávací stanice
Doplňkové parametry
| Kategorie: | Přečerpávací jímky k obetonování |
|---|---|
| Záruka: | 2 roky |
| .Objem m3: | 1m³ |
| Objem: | 1000 l |
| Průměr [mm]: | 950 |
| Výška bez komínku [mm]: | 1500 |
| Výška komínku [mm]: | 200 (možno prodloužit) |
| záznam: | Praha, Brno, Ostrava, Plzeň, Liberec, Olomouc, Ústí nad Labem, Hradec Králové, České Budějovice, Pardubice, Havířov, Zlín, Kladno, Most, Karviná, Opava, Frýdek-Místek, Karlovy Vary, Jihlava, Teplice, Děčín, Chomutov, Přerov, Jablonec nad Nisou, Mladá Boleslav, Prostějov, Třebíč, Česká Lípa, Třinec, Tábor, Znojmo, Příbram, Cheb, Orlová, Kolín, Trutnov, Písek, Kroměříž, Šumperk, Vsetín, Valašské Meziříčí, Litvínov, Uherské Hradiště, Hodonín, Český Těšín, Břeclav, Havlíčkův Brod, Žďár nad Sázavou, Jindřichův Hradec, Vyškov, Blansko, Kutná Hora, Náchod, Mělník, Benešov, Pelhřimov |
